mis estándares de AutoCAD, ¿Cómo los defino ahora en Revit?

Lo normal en una oficina de Arquitectura, o Ingeniería, es que se hayan desarrollado una serie de convenciones, para que los documentos generados con AutoCAD respondan a determinados estándares.  Ahora, cuando pasamos de trabajar con AutoCAD, a implementar Revit, ¿cómo hacemos para mantener estos estándares?

Veremos algunos tips, o procedimientos que he ido recolectando en experiencias de implementación, y otras de la Red:


Introducción a los Estándares de Proyecto.
Cuando participamos en un equipo de trabajo para un proyecto, cada miembro del equipo puede encontrarse trabajando en un aspecto particular de la planimetría.
Si hay inconsistencias en los estilos de dibujo utilizados por los miembros del equipo, el dibujo será difícil de interpretar y utilizar.  Podemos prevenir estos problemas y asegurar su consistencia, estandarizando los estilos y configuraciones utilizadas en el proyecto.
En Revit Architecture, el estandard de proyecto será un set de estilos y configuraciones de visualización que deberemos establecer, mantener y sincronizar a traves de todas las vistas y planos en el proyecto.  El estandard deberá incluir tipos de familias (family types), grosor de líneas (line weights), materiales, plantillas de vistas (view templates), y estilos de objetos (object styles).  En AutoCAD, los estándares se definían más como un set de propiedades comunes para los objetos tales como capas (layers), estilos de texto, tipos de líneas, y estilos de cotas.

Estilos y Configuraciones de Visualización.
Cuando migramos de AutoCAD a Revit, podemos mantener la consistencia entre los dibujos originales y los dibujos migrados, configurando los estándares de proyecto para el mismo.  Para establecer los Estándares de Proyecto, especificaremos algunas configuraciones de visualización como grosor y tipo de líneas.  También podemos especificar estilos para textos, cotas y anotaciones.

     Grosor de Líneas

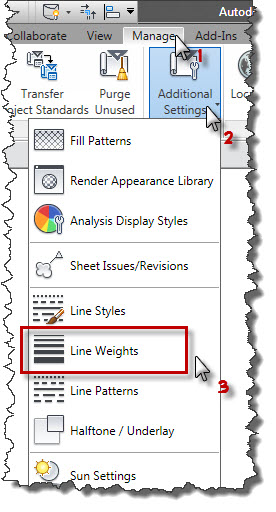

Controlaremos los grosores de líneas para los elementos de modelo, anotaciones, y perspectivas, especificándolos en el cuadro de diálogo LINE WEIGHTS



Este cuadro de diálogo tiene tres pestañas que podemos usar para establecer el peso de las líneas para los diferentes elementos.  Estas son:

           Model Line Weights:  Establece el grosor de líneas para los elementos construibles (muros, puertas, muebles…) en las vistas ortogonales (plantas, cortes, elevaciones…)  Se definen específicamente para cada escala.
        Perspective Line Weights: Establece el grosor de líneas para los elementos construibles en las vistas en perspectiva.  Por ejemplo, podemos establecer el grosor de línea para una puerta, diferente en perspectiva que en elevación o planta.
           Annotation Line Weights:  En este caso, el grosor de línea a establecer es el que corresponde a los símbolos de anotación.  Por ejemplo, podemos usar grosores de líneas para diferenciar las líneas de corte de las líneas de cota.

     Importando Grosores de Linea desde AutoCAD

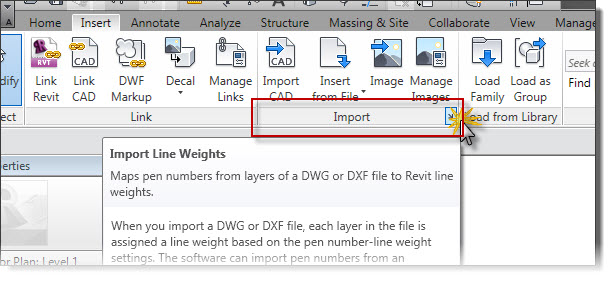

Podemos controlar cómo Revit asumirá los layers y grosores de línea importados desde AutoCAD con los 16 grosores de línea en Revit, especificando la configuración de importación.  Para esto, usaremos el cuadro de diálogo IMPORT LINE WEIGHTS.  Esta configuración sobreescribirá cualquier configuración de layers o grosores establecidas como “por defecto”.


ubicación del Cuadro de Diálogo



   Patrones de Línea (Line Patterns)


Los tipos o patrones de línea son una serie de segmentos o puntos alternados con espacios en blanco.  Podemos usar los patrones predefinidos, o podemos crear nuestros propios patrones, según nuestro estandard, en el cuadro de diálogo Line Patterns.

ubicación del Cuadro de Diálogo

Planta de escalera, mostrando distintos Tipos o Patrones de líneas

   Estilo de Objetos
Podemos establecer los estilos para objetos de modelo, anotación e importados, especificando el peso de la línea, su color y patrón, así como los materiales para los diferentes componentes o la geometría de los layers importados en el cuadro de diálogo Object Styles

Ubicación del Cuadro de Diálogo

Cuadro de Diálogo

   Anotaciones
Podemos definir la apariencia del texto, flechas, etiquetas, cotas y símbolos de anotaciones varias en un proyecto desde el cuadro de diálogo Type Properties.  Podemos editar las existentes, o crear nuestros propios tipos, para adecuarlos a nuestro estándard.

definición de estilo de Cota
en el siguiente post, continuaremos con la definición de los estándares para Revit, indicando los pasos para definir algunos de los puntos mencionados en este post, así como un tema importantísimo: las Plantillas de Vista.
