Modificar la Línea de Ejes

el día de hoy, me hicieron una consulta, cuya respuesta no es tan obvia: ¿cómo cambio de color, o grosor, la línea de ejes?

antes de ir directamente al grano, deberíamos indicar que la línea de ejes está dividida en 2 partes: los extremos, y la parte central. Cada una de estas partes (los 2 extremos, y la parte central) pueden tener distinto color, grosor, y tipo de línea.

si quisiéramos cambiar solamente los extremos, haremos lo siguiente:

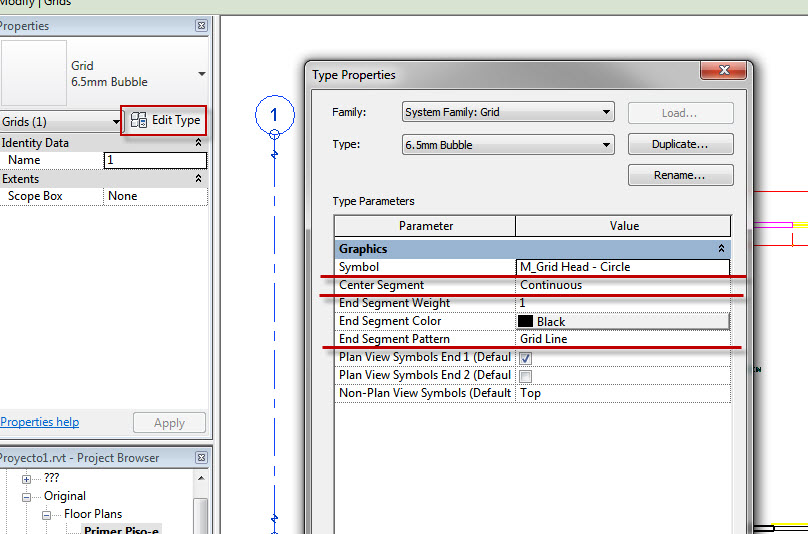

1. seleccionar el eje, y editamos las propiedades del tipo. Ahí veremos las dos partes que comentábamos antes.



2. Para cambiar las características de los extremos, la opción es obvia: cambiar las características en el cuadro. Cabe indicar que este cambio afectará a TODA la línea, si el CENTER SEGMENT está como Continuous.

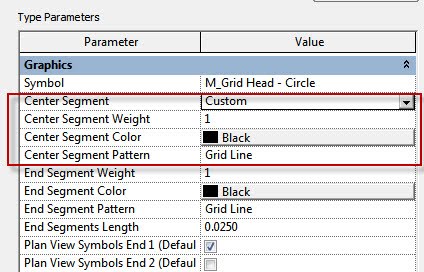

3. Para tener diferenciadas las líneas de los extremos de la zona central (si quisiéramos, por ejemplo, tener los extremos bien marcados, y las líneas que atraviesan el plano, de un gris oscuro para que no confunda con las líneas de cota, o demás, le damos justamente a CONTINUOUS, y la cambiamos por CUSTOM. En ese momento, veremos que se despliegar las opciones para cambiar el peso, color y tipo de línea.



si quedan dudas, acá tienen un video:
