Valoración en Muros Compuestos

La semana pasada, aprovechando el Lanzamiento de los productos de Autodesk® 2011 en Bogotá, visité una importante oficina de Arquitectura y Diseño de Interiores. Vimos varios temas sobre la aplicación en la práctica de Revit Architecture para el trabajo en Interiores. Uno de los puntos en los que hicieron énfasis fue ¿cómo hacemos para personalizar la valoración interior en mis muros compuestos (más de una capa interior)?

Ya sabemos que Revit permite crear muros con capas interiores, cada una con una función específica, como Estructura, Insulado o Acabado, por ejemplo. ¿Cómo lograr, entonces, que cada una de estas capas tenga una valoración distinta, si a la vista le asigno un nivel de detalle Fine o Medium?

El secreto lo encontramos en la ventana de Visibilidad de la Vista (Visibility / Graphics Overrides)

En la parte inferior de esta ventana, encontramos una opción: Cut Line Styles. Esta opción, cuando la activamos, nos permite ingresar a una nueva ventana: Edit… en la cual podemos personalizar la valoración que queremos que tengan las líneas que definen cada una de las capas de los muros compuestos que aparecen en la vista.

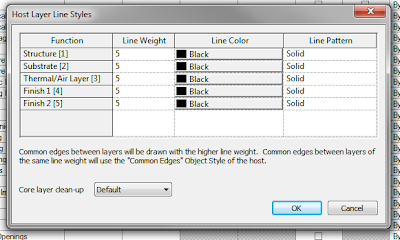

una vez dentro de esta ventana, veremos que tenemos todas las funciones posibles de estas capas interiores, a las que podemos sobre-escribirles el grosor de la línea, así como el color y patrón de la misma.

recordemos, eso sí, que si activamos esta opción, por más que luego cambiemos el nivel de detalle a coarse, la valoración de la línea exterior del muro corresponderá a lo que hemos habilitado como valoración sobre-escrita.
